系統概要

微型環境空氣質量云平臺，主要依托于大數據可視化分析模型進行建設，數據24小時全天侯實時，接收、保存，并通過圖表等形式具象化顯示、智能分析、智能告警提醒/管理，自動生成報表分析，集數據與視頻于一體，實現污染溯源、趨勢預測等功能，充分貫徹總量管理、總量控制的原則，包含了環境管理信息系統的許多重要功能，充分滿足各級環保部門環境信息網絡的建設要求， 政府部門可充分挖掘環境監測數據價值，打通環境監測、監管的通道，形成一套集監測、預警、指揮、執法、管理五位一體的環境監管模式，構建區域化高分辨率監測網絡，實現大氣環境精準化管理。切實為跨界各領域提供全方位的解決方案，為打贏污染防治攻堅戰提供科學、真實數據決策依據。

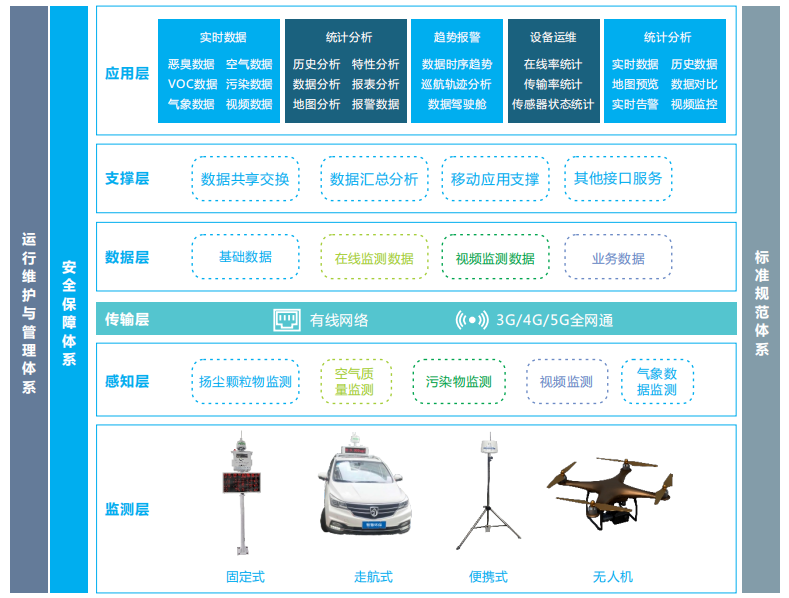

系統拓?fù)鋱D

監測感知層：包括固定式、走航式、便攜式、無人機等在線監測設備監測到的數據進行接入，系統將采集到的監測數據利用網絡傳輸至生態環境云，另一方面，對危廢固廢、企業環保檔案等進行統一管理，實現數據的共享與對接。

傳輸服務層：統一設立當?shù)厣鷳B(tài)環境云，云存儲就是將儲存資源放到云上供人存取的一種新興方案，將各類數據存儲到 “云”，確保監管平臺能夠穩定可靠地運行，并節約存儲空間。

應用層：旨在建設一套服務于當?shù)丨h(huán)境監管部門和周圍社會公眾的智能監管保障體系。平臺實現污染源、空氣質量等在線監測數據共享與對接，危廢固廢信息管理，預警報警，大數據一張圖等功能，并配備移動APP方便用戶隨時隨 地查看當?shù)乇O(jiān)測點位情況，同時提供微信公眾號服務，公布當?shù)丨h(huán)境質量監管等信息。

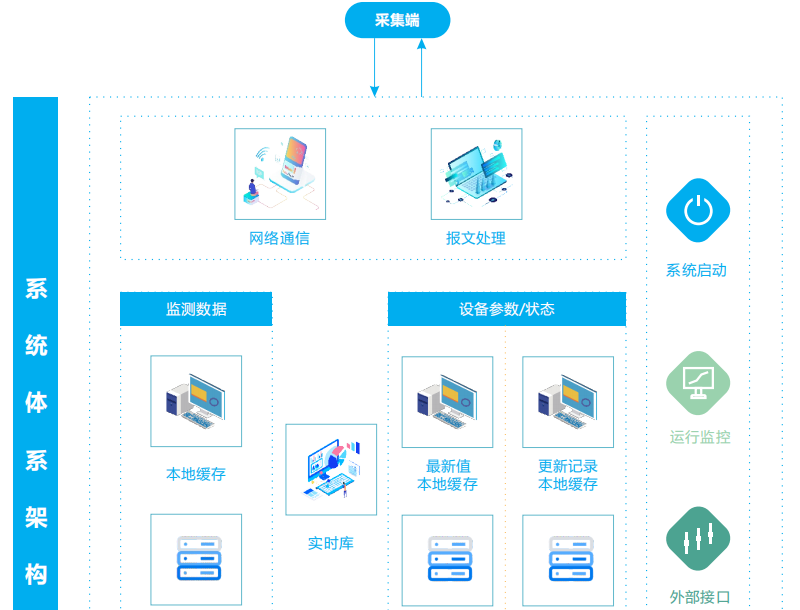

系統架構圖

01 采集端：采集端一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測輸出的信號進行采集和處理。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

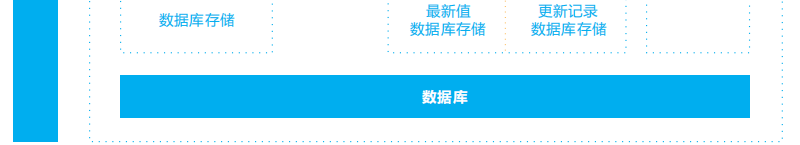

03 監測數據處理層。報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲；本子系統劃分為兩個單 元：本地緩存和數據庫存儲，本地緩存單元負責將數據緩存至本地磁盤，數據庫存儲單元負責將緩存的數據存至數據庫。

04 設備參數狀態處理層。報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲；本子系統根據業務 需求劃分為兩個模塊，每個模塊由本地緩存和數據庫存儲兩個單元組成，兩個模塊分別處理最新值數據和值更新記錄數據。

05 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用；實時庫在整個系統架構中處于中心地位，所有其它 業務子系統都基于它進行數據處理，它自身沒有任何業務邏輯，僅作為數據層提供基礎信息及提供實時庫的持久化。

07 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統；運行監控系統：俗稱看門狗程序，負責監視所有業務子系統的運行。 外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

數據采集

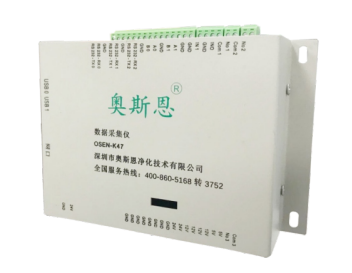

OSEN-K47數據采集儀是我司自主研發，集信息采集、模擬、GPRS數據傳輸、多種報警方式于一體的新一代綜合性數據采集 處理模塊，具有高性能、低功耗、低成本等特點。采用ARM9高性能處理器，處理速度快，并行處理能力強，可同時高效運算多種 復雜數據計算。

(1) 內置TCP/IP協議，可實現數據采集器與遠程主機之間的有 線通信，支持（HJ_T+212-2017）污染物在線監控（監測） 系統數據傳輸標準，并且具備多個上傳中心處理能力。

(2) 具有128M大內存，輕松帶動各個數據處理模塊程序的運 行，各類串口有序分布，可用于接收并處理多種傳感器檢測 數據。

(3)內置GPRS模塊，利用Internet無線接入功能，將采集的數據 經處理器進行處理后，通過GSM網絡發送到數據處理中心，同 時數據處理中心可在遠程對本數據采集器發送指令，進行參數 設置或提取監測數據，從而實現遠程控制和監測功能。

(4) 具備心跳機制和連接異常檢測機制，當前端設備掉線或連接 異常時，能及時檢測得到并可接收設備重連并保存數據不亂。

(5) 具備斷網續傳功能，在設備離線的情況下，正常監測數據， 設備恢復網絡后遠程補傳。

(6)具備數據庫掉線自動檢測和重連機制，保障數據庫連接出現 異常時能夠自動恢復。

微型環境空氣質量云平臺方案

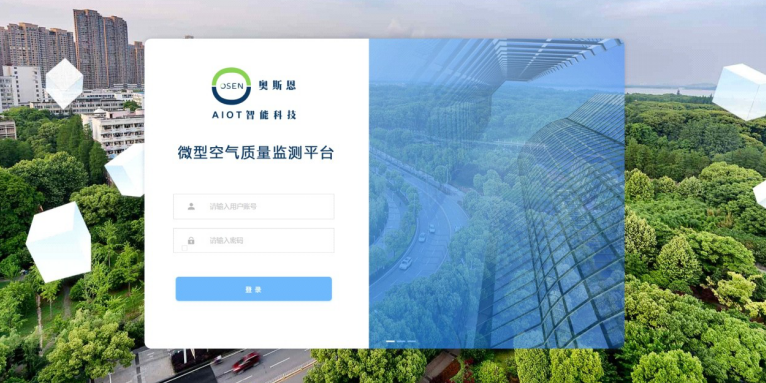

奧斯恩微型環境空氣質量云平臺（以下簡稱云平臺），通過現場端設備對環境空氣質量進行監測，并將監測數據在軟件系統進 行質控、分析以及應用。系統提供污染“時”、“空”、“物”分析，從而為轄區環境空氣質量監管和污染來源分析提供科學合理 的決策支持。數據詳情可進行多元化展示，國控站點數據同屏輸出，智能分析比對，生成分析報表；結合大數據分析模型，由點及 面，網格化全面覆蓋，刻畫污染擴散軌跡，實現污染溯源，趨勢預測，同時，具備數據監管大屏，直觀呈現數據變化動態，充分滿 足監管單位的監測需求。

微型環境空氣質量云平臺方案

云平臺支持多種監測儀器（常規空氣站、微型空氣站、揚塵在線監測站、激光雷達數據、在線源解析數據、超級站數據、在線油煙監測 據等）數據同時接入，實現各項監測數據的同屏展示和查看，為準確分析空氣質量狀況，提供全面的數據支撐。

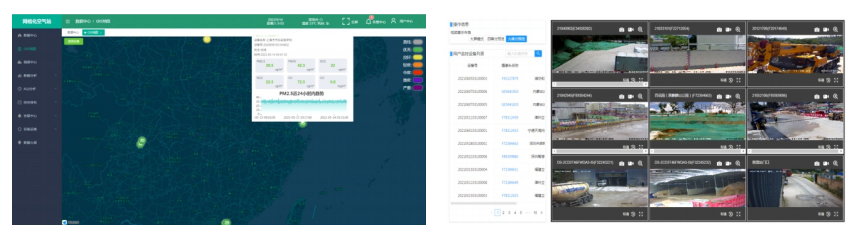

調取全市國控站點數據，同屏輸出，比對分析。 數據展示功能與天地圖相結合，運用空間分析技術展示不同地點空氣質量時空變化功能概述。 多站點數據比對分析曲線展示。

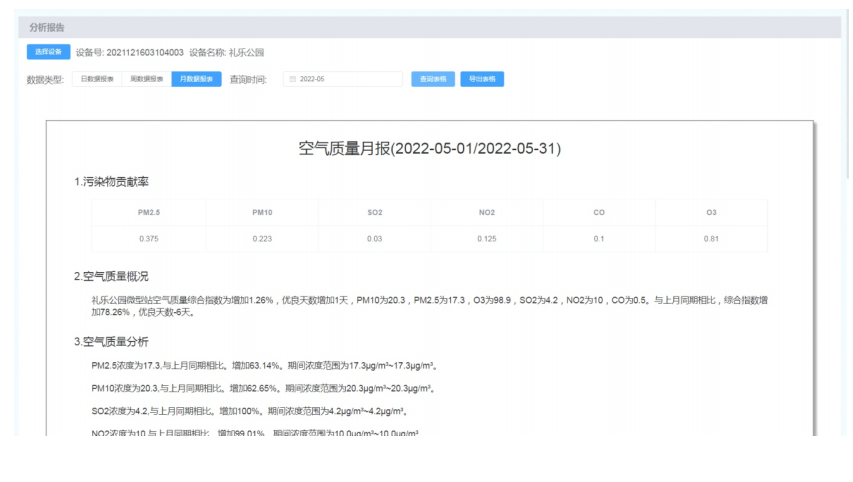

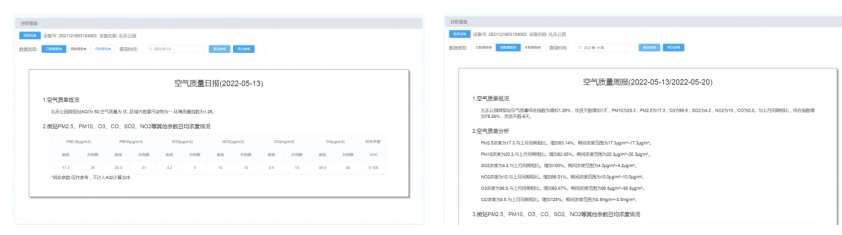

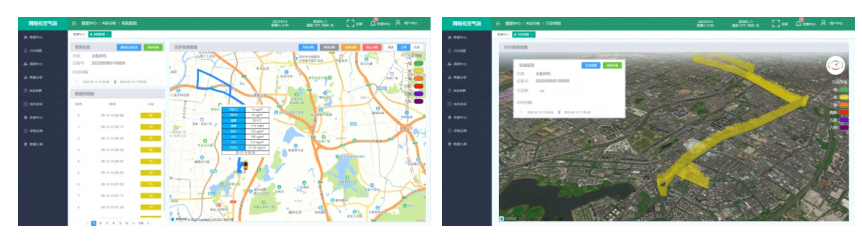

巡航移動軌跡繪畫，并對應顯示當前位置的空氣質量。 自動生成日?qǐng)?bào)、周報、月報分析報表，報表自動填充。 數據時序趨勢：提供時間趨勢、GIS空間、同比環比、排名、分析報表、分析報告和優良天達標天分析功能。

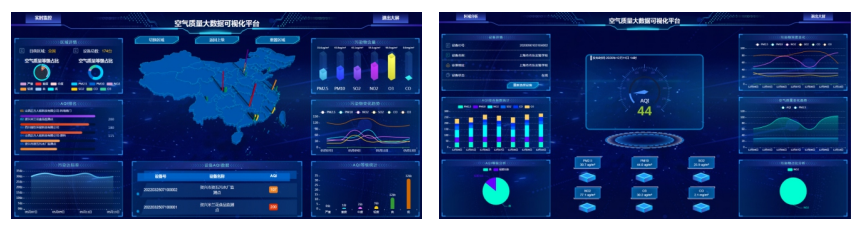

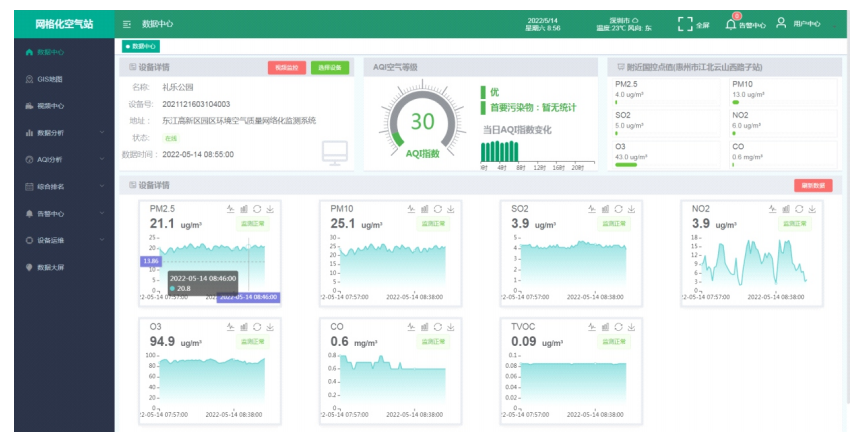

 實時監控前端監測設備傳感器狀態，及時上報故障信息。 報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機微信公眾號提醒。 數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管。 微信公眾號服務，滿足移動監管需求，無需受限于系統差異。

應用模塊

環境監測監控

構建“互聯網+環?！崩砟睿ㄔO(shè)監測與監控一體化平臺，實現污染源、水質、空氣質量、噪聲、土壤、惡臭等在線監測，同時結合“時”“空” “物”分析等技術手段進行污染源分析，為預測預警、執法指揮提供有利數據支撐。

環境監測監控

結合大數據分析模型，由點及面，網格化全面覆蓋，刻畫污染擴散軌 跡，實現污染溯源，趨勢預測，形成對污染源企業的生命周期監管，掌握 企業環境行為的詳細情況，為污染源的監管提供科學的數據決策支持。

環保綜合應急指揮

建立現場應急業務數據庫，以應急指揮和決策分析為基礎，支持遠 程畫面實時監控，云臺控制界面，實現應急處理預案電子化、可視化、 可控化界面，為應急指揮提供強有力支持。

生態環境執法監控

將執法車作為環境監測，對范圍內的區域進行移動式動態監測，既能了解區域內污染情況，又能對管轄范圍內污染進行監控，監測數值實時現實。 實現區域范圍內宏觀到微觀的全面監控，形成環境污染社會共治、聯防聯控的信息化管理體系。

環境質量改善決策

基于環境數據中心資源，利用大數據挖掘、分析技術，實現環境質量智能化綜合評價，支持環境形勢綜合研判、環境政策措施制定、環境風險預測 預警、環境改善任務監督落實、提供生態環境綜合治理能力，為環境質量決策提供數據支持。

生態環境綜合展示

結合地理信息數據與環保專題數據，集成環境監測數據、污染源與污染物變化趨勢、達標率分析綜合執法數據、環境數據排名數據等，促進多方 資源共享，探索生態環境現況，直觀展現生態環境質量的變化趨勢，綜合提高環境事件的預警能力。按照《HJ633-2012環境質量指數(AQI)技術規定 》，根據環境質量AQI進行顏色標識。

信息發布

集成多種發布方式，加強相關監管部門與企業，公眾間的交流，實現環境數據對外開放，為公眾展現生態環境質量現況，滿足日益多元化的公眾 對生態環境質量了解的需求，提供正負環境信息服務能力以及公眾參與環保的意識。

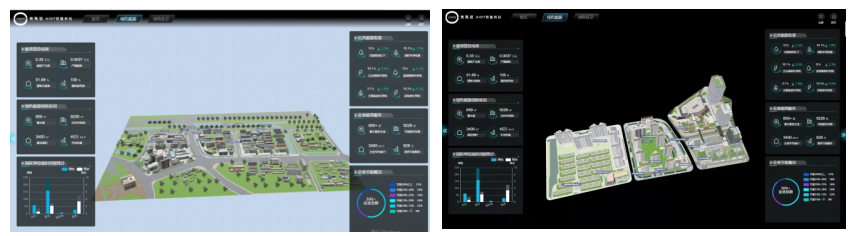

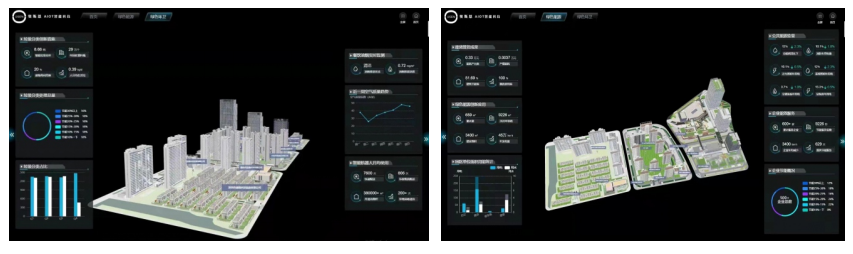

數字孿生

數字孿生技術可將現實城市中的生態環境治理全程映射在虛擬的數字孿生世界，能夠有效提升生態環境決策的科學化、精準化、高效化。治理部 門能夠通過感知設備實時采集污染源數據、空氣質量數據等真實世界的環境數據。數字孿生系統對環境管理的各個實體要素進行動態監測、動態描述、 動態預測等，實時掌握生態環境的現狀、異常和趨勢，發現環境變化過程中的關系、規律，以支撐相關部門的環境決策管理。

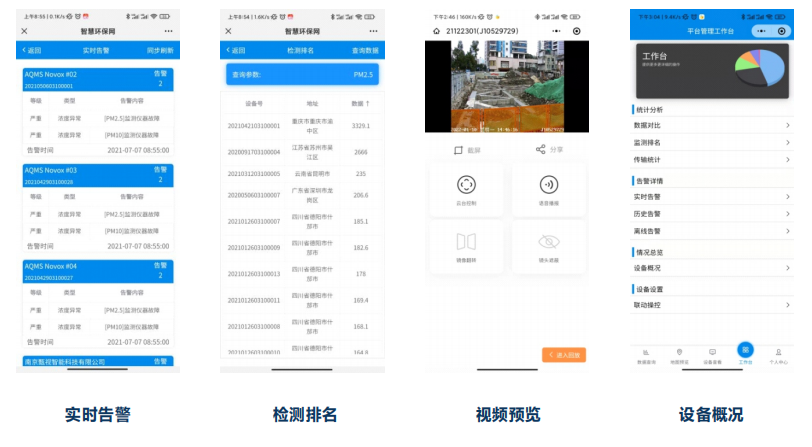

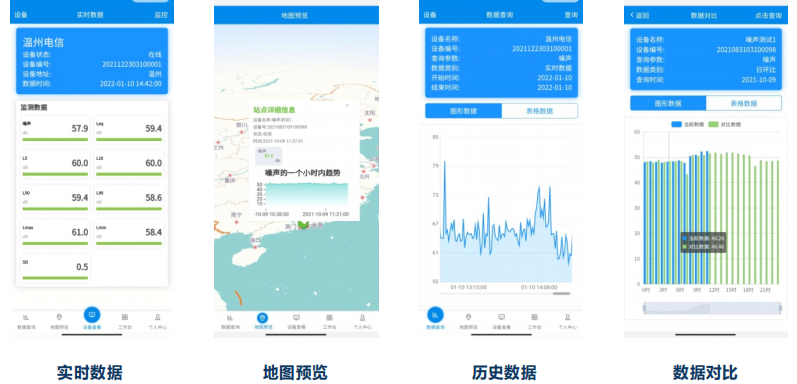

手機端

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于在線式環境監測系統，系統界面簡潔大方、易于操作。向客戶展示實時監 測PM2.5、PM10、SO2、NO2、CO、O3、TVOC等數據、及最近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息， 綜合分析管理數據，可實現遠程查看了解設備所在區域的環境污染情況。為用戶提供 精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染 狀況進行診斷。

實時數據：智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘，智能云是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據：支持多種歷史數據的查詢，并能夠?qū)崿F(xiàn)不同數據之間的關聯查詢（比如將噪聲與同時段的氣象、車流量一起查詢顯示），可對噪聲有效數據進行篩選。

超標報警：可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知?dú)v史。支持噪聲事件錄音、超標拍照、超標錄像和遠程質控功能，同時關聯當時的噪聲、氣象和車流量數據。

設備管理：可查看設備是否在線、用戶單位信息及地理信息。

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。微信端可以接收反饋意見到奧斯恩公眾號管理者。
